隨著城市大建設步伐的加快，城市的建筑工程中樓層隨之增高，跨度加大。然而由于種種原因，因高大模板支撐系統坍塌而造成群死群傷事故時有發生。省、市有關部門都相應地轉發了建設部（建質【2009】87號）《危險性較大的分布分項工程安全管理辦法》，要求堅決貫徹執行。

我公司承建的鳳陽市民廣場人防工程、鳳陽檔案館工程及蚌埠玻璃工業園倉庫工程，均屬于高大模板工程。為確保高支模支撐系統穩定、安全、無事故，鋼筋結構質量滿足要求，公司經理室多次組織有關安全、質量技術部門的同志去現場實際調研，制定切實可行的模板工程專項方案，并請專家組進行論證，根據施工現場的情況對方案進行修改，充實完善，確保安全施工，不出安全質量問題。

一、設計概述

蚌埠玻璃工業園倉庫模板支架高度為9.9米，鳳陽檔案館支架高度為9米，鳳陽廣場人防工程是10000多平方米的大面積高支模工程。

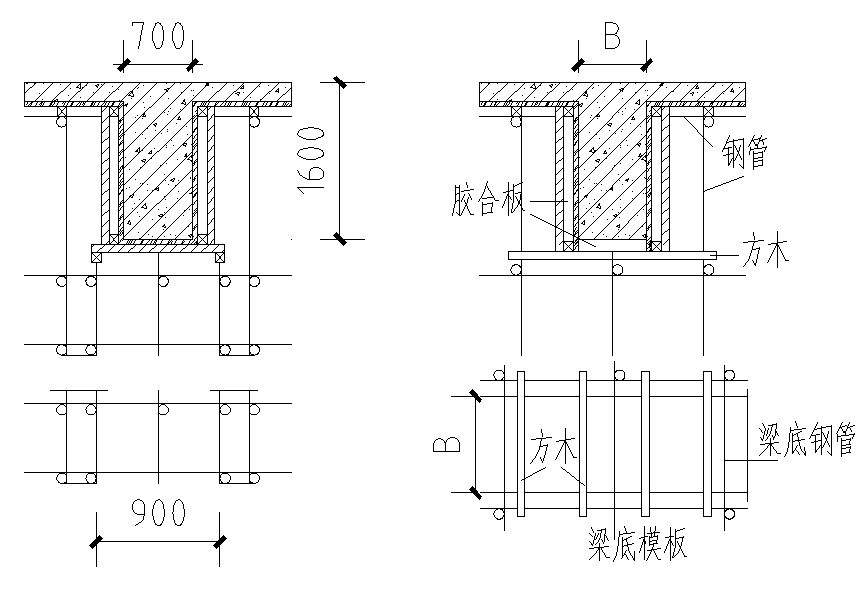

考慮到高支模梁板較重，架體搭設高度較高，故支撐系統采用鋼管（直徑48×壁厚3.5）滿堂布置形式，鋼管縱距為900mm，步距為1500mm，縱橫掃地桿距地面高度為200mm，豎向剪刀撐連續設置，間、排距不大于6米，主梁兩側各設一道，水平剪刀撐每隔四步一設。梁、板模板使用18mm厚夾板，梁底支撐木枋為80×80mm，梁底托3根直徑48×壁厚3.5的鋼管，梁H方向?qū)菟?道，對拉螺栓采用M12mm，對拉螺栓在垂直于梁截面方向距離（即計算跨度）500mm。梁模板截面底部木枋間距300mm，梁模板截面?zhèn)让婺捐示嚯x500mm。梁下支撐體系的地基基礎為回填土分層夯實后澆200mm厚C15素混凝土，并且在立桿腳墊上200mm寬，大于2跨長的通長板，板下支撐體系的地基基礎為首層地骨。工程支撐體系設計采用品茗施工安全設計軟件CSC2010版計算軟件進行驗算?；境叽鐬锽×D=700mm×1600mm。梁支撐立桿的橫距（跨度方向）L=0.9m，立桿步距H=1.5m?？紤]到現場鋼管的材質，驗算時鋼管尺寸按直徑48×壁厚3.0計算梁模板支撐架立面示意圖如下：

二、計算

（一）梁荷載計算：（以最大梁為例）

1、鋼筋混凝土梁自重（KN/m）

Q1=25×1.6×0.7=28 KN/m

2、模板的自重線荷載（KN/m）

Q2=0.35×0.7×（2×1.4+0.5）/0.5=1.6 KN/m

3、活荷載為施工荷載標準值與振搗混凝土產生的荷載（KN）

經計算得到，活荷載標準值P1=（1.0+1.0）×0.5×0.3=0.3 KN

均布荷載q=1.2×（14+1.6）=18.72 KN/m

集中荷載p=1.6×0.7=1.12 KN

（二）托梁荷載計算：

均布荷載取托梁的自重q=0.74 KN/m

經過計算得到最大彎矩M=1.16 KN/m

經過計算得到最大支座F=13.52 KN

經過計算得到最大變形u=1.12mm

頂托梁的截面力學參數為：

截面抵抗矩W=11.24m³

截面慣性矩I=25.22cm4

（1）頂托梁抗彎強度

抗彎計算強度=1.16×106/1.05/11600=105N/mm³

頂托抗彎強度小于215N/mm³  滿足要求

頂托梁的最大撓度小于1600/700=2.28　滿足要求

（2）立桿穩定性計算

N/φA≤F

其中N包括：

橫桿的最大支座反力N1=13.52KN（已經包括組合系數1.4）

腳手架鋼管自重N2=1.2×0.129×24.8=3.842KN

立桿的軸心壓力設計值N=11.834+3.842=15.676KN

φ—軸心受壓立桿的穩定系數，由長細比L0/i查表得到。

立桿截面回轉半徑I=1.60cm

立桿凈截面積A=4.24cm²

立桿凈截抵抗矩W=4.49cm³

鋼管立桿抗壓強度設計值f=205N/mm²

參照《建筑施工扣件式鋼管腳手架安全技術規范》由公式（1）或（2）計算

L0=Kμh　　　　(1)

L0=（h+2a）　 (2)

K—計算長度附加系數取值1.155

μ—計算長度系數查表5.3.3取值1.70

A—立桿上端伸出頂層橫桿中心線至模板支撐點的長度a=20cm

公式（1）的計算結果：187.22N/mm²立桿穩定＜f滿足要求。

（三）扣件抗滑計算：

R=max（R1,R4）=0.603KN≤8KN

單扣件在扭矩達到40—65NM且無質量缺陷的情況下，單扣件能滿足要求。

同理可知，在左側立柱受力R=4.603KN≤8KN

單扣件在扭矩達到40—65NM且無質量缺陷的情況下，單扣件能滿足要求。

我們在考慮到多次使用扣件質量因素，采用雙扣件施工，加大保險系數。

（四）立桿的地基承載力計算

立桿基礎底面的平均壓力應滿足下式的要求 p ≤ fg

地基承載力設計值:

fg = fgk×kc = 120×1=120 kpa；

其中，地基承載力標準值：fgk= 120 kpa ；

腳手架地基承載力調整系數：kc = 1 ；

立桿基礎底面的平均壓力：p =N/A=15.676/0.25=62.704kpa ；

其中，上部結構傳至基礎頂面的軸向力設計值：N=15.676kN；

基礎底面面積：A = 0.25 m2 。

p=62.704 ≤ fg=120 kpa 。地基承載力滿足要求！

三、施工過程控制

鑒于高大模板支撐系統工程的重要性及施工的危險性，施工前依據高大支模專項施工方案對鋼管腳手架施工班組進行詳細的施工質量、安全技術交底，對搭設的疑點、難點與班組人員進行仔細交流，使施工人員對工程的施工難度、危險性有充分認識。項目部施工人員明確各自的職責，對搭設好的模板支撐系統對照方案和規范進行驗收，對螺栓的緊固程度，使用扭力扳手抽查扣件螺栓擰緊扭力矩，對未緊固的螺栓及時發現，及時采取緊固措施。

四、施工安全控制

由于鋼管及其配件的材質對整個支撐系統的安全至關重要，搭設前，進場時檢驗鋼管及其配件的質量及出廠質量合格證。腳手架搭設人員必須是經過按現行國家標準《特種作業人員安全技術考核管理規則》考核合格的專業架子工持證上崗。

上崗前必須按照有關規定進行專門的安全技術交底及三級教育，并辦理好簽名手續。作業時正確佩戴安全帽、穿防滑鞋，正確佩戴安全帶，做到“高掛低用”。豎向剪刀撐、水平剪刀撐、連墻件等桿件嚴格按照施工方案實施。

搭設完成后要做到“三檢”工作：班組自檢、項目部專檢、公司安全、質量技術部門聯檢，并做好檢查記錄及驗收簽證工作。

通過實踐證明，只有通過嚴格落實各項質量技術、安全保障措施，才能保障高大支模施工的安全性，從而保證整個工程的施工質量安全，避免造成安全事故。

歡迎有識之士參與探討，本文僅供參考。
